工業通信新方案：

滑觸線動力線實現高速總線通信

隨著智能制造和工業互聯的深入推進，工業現場的通信突出現象為：通信設備數量多、環境復雜、線路鋪設難、數據量不大、可靠性強、高效、設備動態（移動）等特點。

蘇州捷益利自動化設備有限公司通過多年的電力載波技術的基礎技術理論研究和大量實際應用場景的產品技術和應用方案的積累下，設計了一套滿足當前工業通信特點的應用方案--高速總線通信。廣泛應用于智能立體車庫，智能立體倉儲，智能交叉帶分揀，智能生產線等場景。

目前市場上的工業通信，大都是采用以下三種：1、紅外通信、2、漏波通信 3、傳統無線AP+無線Clinet通信。下面就這三種通信模式進行對比分析一下：

一：紅外通信，顧名思義就是利用紅外光，低成本、跨平臺、點對點高速數據連接，由于需要對射形成回路才能傳輸信息，安全性較強。其限制性：

1. 1.安裝精度要求高、設備成本高。
2. 2.通訊具有方向性（不能轉彎），距離短。

3．由于是光波傳輸所以當遇障礙物通訊中斷

二：漏波通信比較適合復雜環境下的無線覆蓋，無磨損，使維護量大大降低。其缺點如下：

1. 1.需要鋪設專門的漏波電纜，安裝精度、設備成本和施工成本都非常高。
2. 2.漏波電纜要分段布設，存在漫游斷線等特點。
3. 3.容易受到環境的其它波干擾，影響通信。

   三：傳統無線AP+無線Clinet 模式。首先這種模式的優勢是可以接入一定量的用戶數能夠滿足工業環境多個通信設備的需求 ；其次就是組合方便，管理簡單。但是缺點也比較明顯：

   1.價格偏貴。市場上適合工業現場的無線AP的價格往往偏高，大大增加了企業智能制造升級的成本；

       2.不能單獨使用。無線AP不能像無線路由器那樣單獨使用，需要和其他設備配套使用，比如交換機、AC控制器等。

   1. 穩定性差。無線網絡是以空氣作為媒介，在傳輸過程遇到障礙物容易斷線或者丟包，而工業現場往往金屬比較多，阻隔比較多，這樣大大影響無線通信的效果，不利于系統穩定運行。

      蘇州捷益利自動化設備有限公司工業通信新方案：利用既有三相380V動力線實現堆垛機和穿梭車PLC之間數據交互，就可以徹底解決上述工業通信的痛點。

      高速總線通信系統采用可以實現高達600Mbps以上的TCP/IP傳輸帶寬，通信距離最遠可以達到800米，整體網絡延時小于20ms。并且可以實現高速的總線通信，通信節點高達32個。下面是中國建陶業首個超高型立體式智能倉儲的實例：

      1.工業介紹

      巷道堆垛機是自動化立體倉庫中主要的堆垛和搬運設備,它主要由立柱、載貨臺、伸縮叉、運行機構、卷?yè)P(yáng)機構和控制機構等組成。通過升降機、輸送機、穿梭車等設備與堆垛機相互配套，相互銜接，構成一個完整的裝卸搬運系統，完成物資的進出庫作業。

      3. 3.通信系統

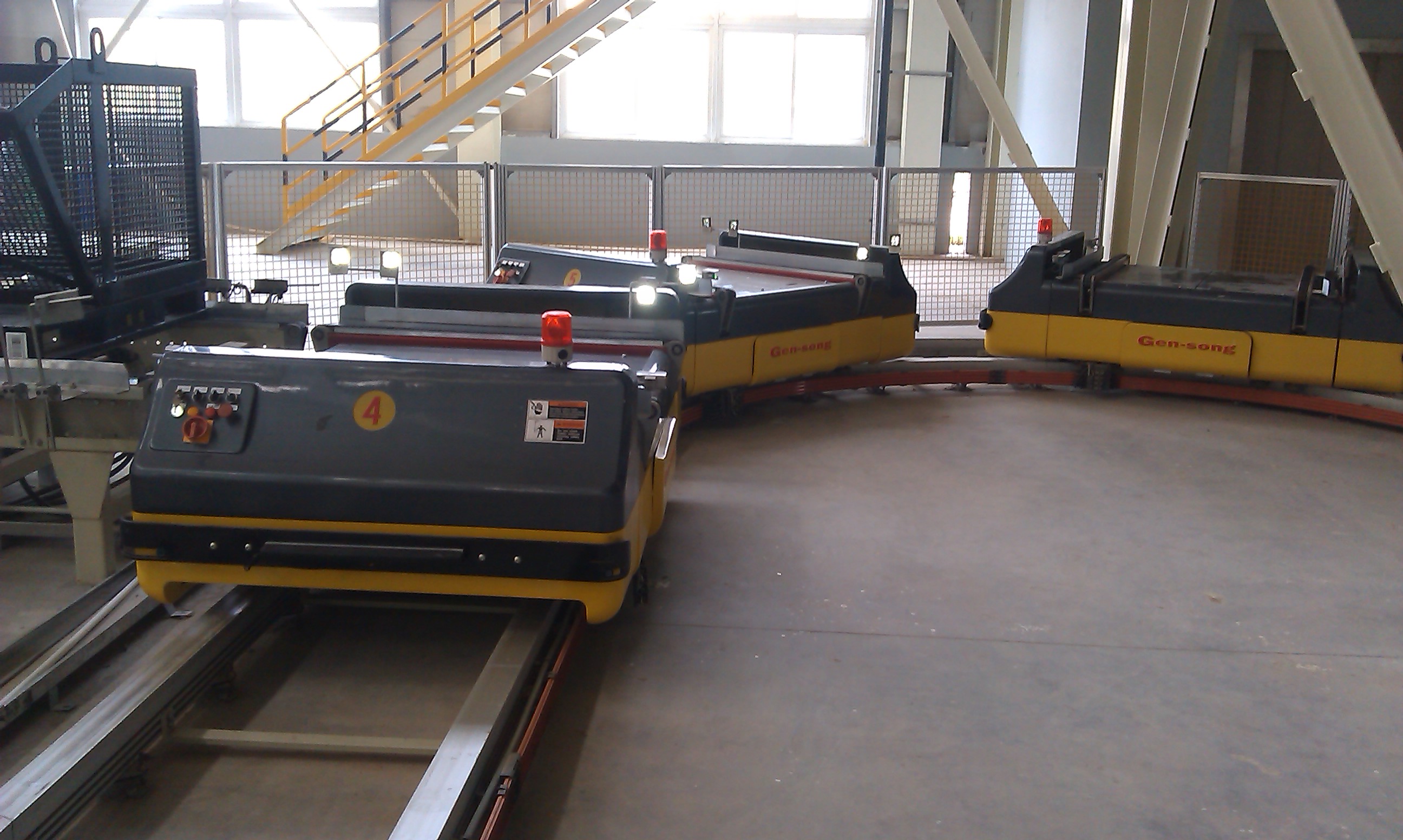

         本項目采用了380V三相動力線高速總線通信系統。共22個轉彎巷道11臺堆垛機，每個巷道215米，最遠通信距離510米；環形穿梭車6臺，運行距離200米，直線穿梭車6臺，運行距離320米，在380V的滑觸線動力線上進行信號傳輸。每臺堆垛機和穿梭車上安裝通信模塊從站（SLAVE），再控制柜終端再安裝通信模塊主站（MASTER），這樣就能建立各個設備與數據庫之間的以太網通信了。




         3.項目運行結果

         此套采用高速總線通信系統的堆垛機和穿梭車系統在該倉庫中已經投入使用將近2年時間，目前運行狀況穩定良好，得到用戶和行業專家的一致肯定。

         在整個項目的調試運行過程中，蘇州捷益利公司工程師抵達現場進行指導，幫助分析以及共同解決現場突發問題。
